一、概述

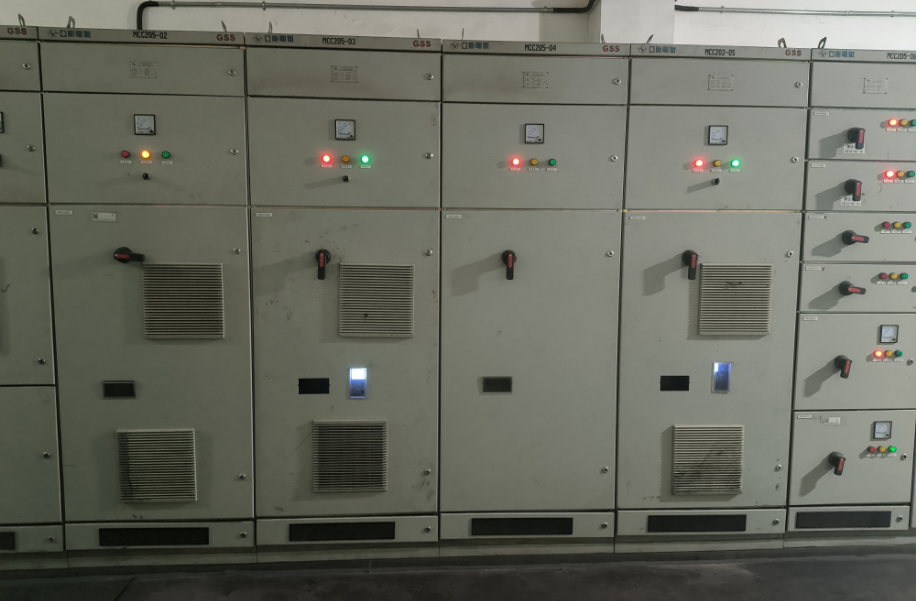

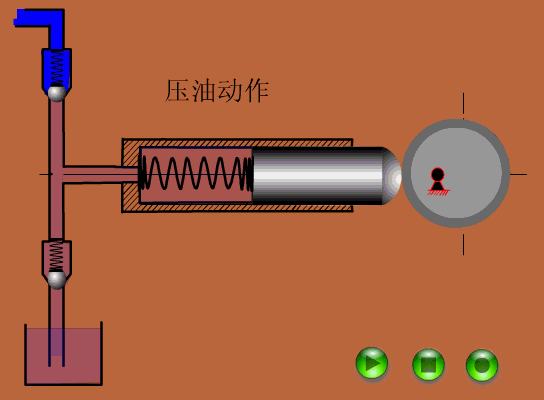

中厚板车间有一套轧机压下装置液压系统中有四台液压泵从液压油箱中吸入油液，形成压力油排出，四套液压泵是由四台施耐德软启动器带异步电机驱动，改造项目将其中三台软启动器+异步电机替换成优利康YDS8000系列变频器+永磁同步电机。

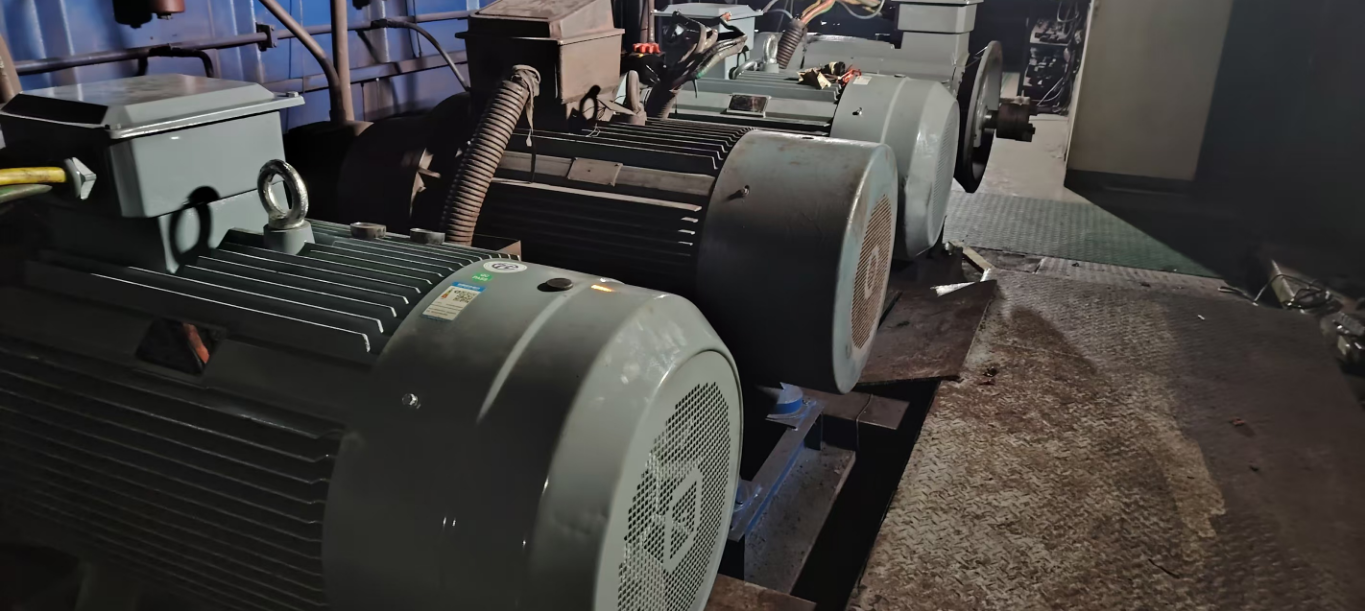

液压泵电机

二、方案内容

1.变频器规格

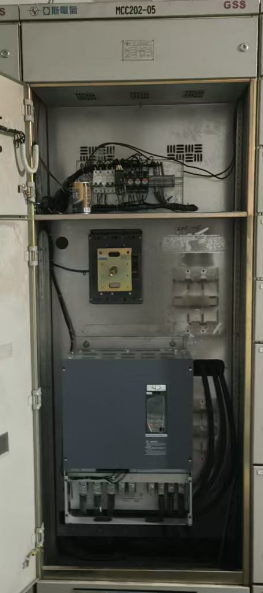

液压泵同步电机额定电流为271A，电机转速1500转，额定功率160KW，根据电机的型号，我司选择了额定电流300A的160KW变频器。

2、调试步骤

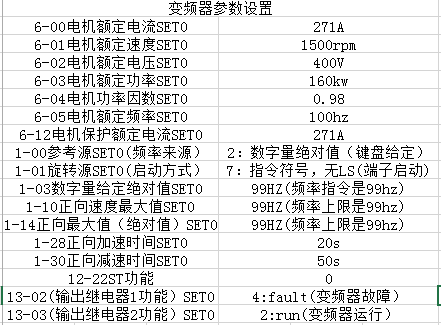

在电机轴上没有负载的情况下，按照电机参数进行设置并运行，正常后接上电机联轴器进行带载测试。

三、总结

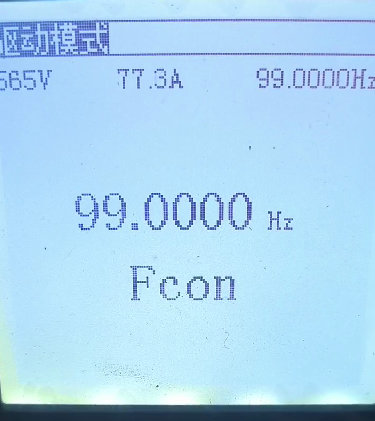

正常电网电压是380V,改成同步电机以后，液压泵在运行时时，变频器上端电流为70A,而软启动柜上端是86A,根据得出，改用同步电机之后的用电功率比之前低了10.5KW，即机组运行1小时的耗电量低了10.5kwh（10.5度电），客户在变频器前端加装的电能表也证实了这一点。假如机组一天使用16小时，一年工作300天，预估省下来的电量为50400度电，客户对于目前的改造情况十分满意，计划后期逐步将厂内的异步电机替换成同步电机（数量大概在1000台左右）
