一、概述

蒸发冷一体机一般以冷媒水作为传递冷量的介质,冷媒水在制冷 机的蒸发器中与制冷剂进行热交换,向制冷剂放出热量后,通过水泵和 管道输送到各种空气调节处理装置中与被处理的空气进行热交换后, 冷媒水又经过回水管道返回到制冷机的蒸发器中,如此循环。

二、方案内容

1.工作原理

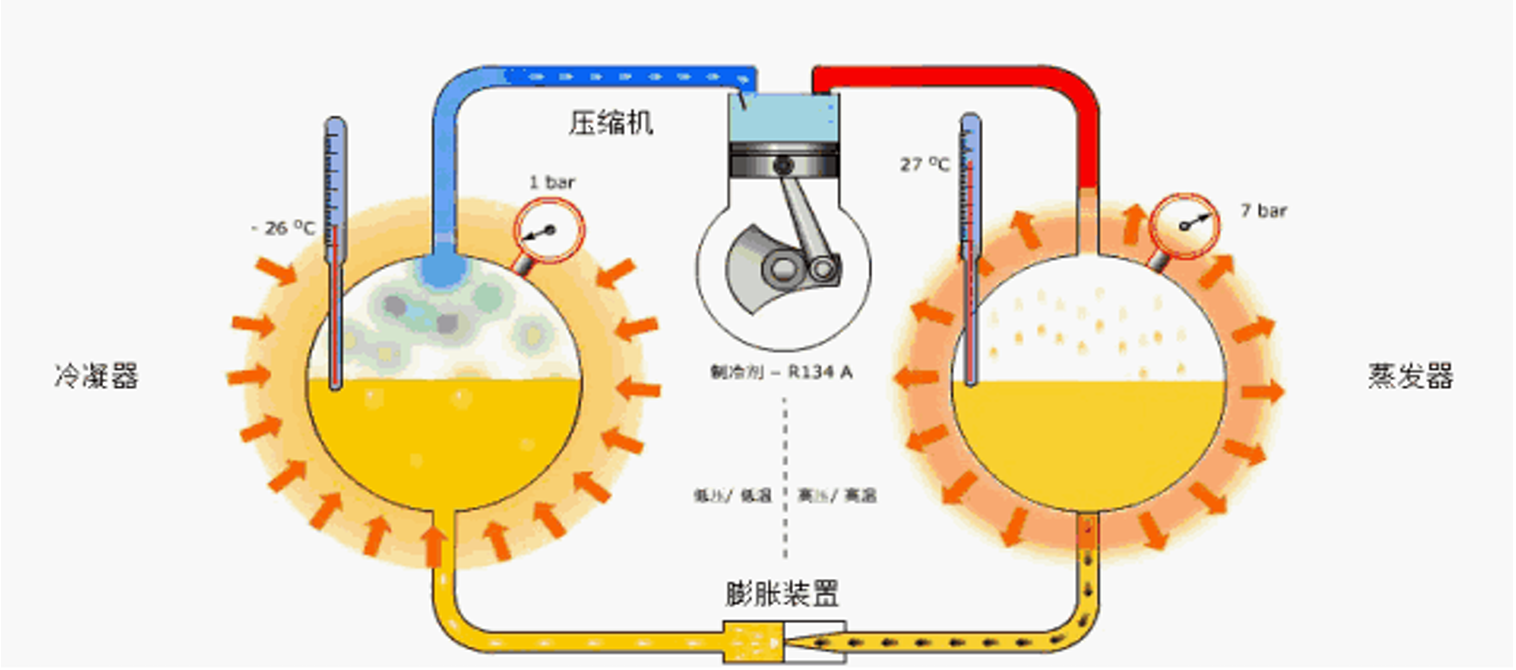

蒸发一体机的压缩机将蒸发器的低温低压制冷剂气体吸入，压缩成高温高压气体，再排入冷凝器，与冷媒水进行热交换而成为低温高压的制冷剂液体

压缩机

2.变频器规格

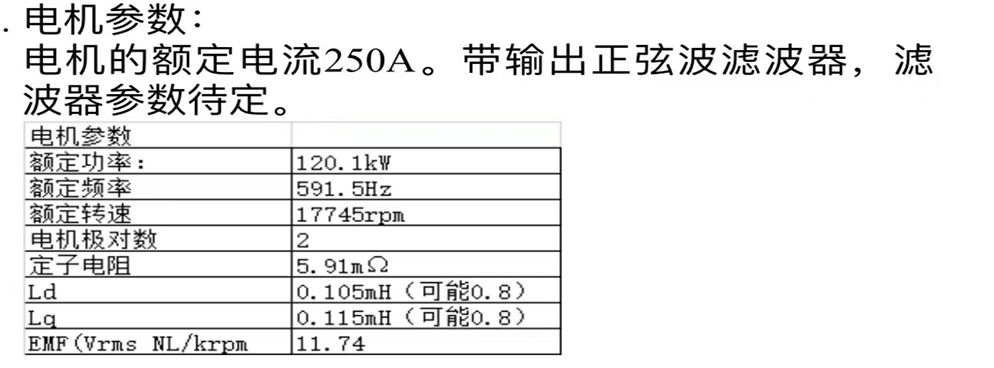

根据磁悬浮电机的电机参数，我司选择了额定电流 300A的160KW液态风冷变频器。另应客户要求在变频器 和电机之间加装正弦波滤波器。

变频器

滤波器接法

注意：电容不能直接接在变频器输出侧

3.调试步骤

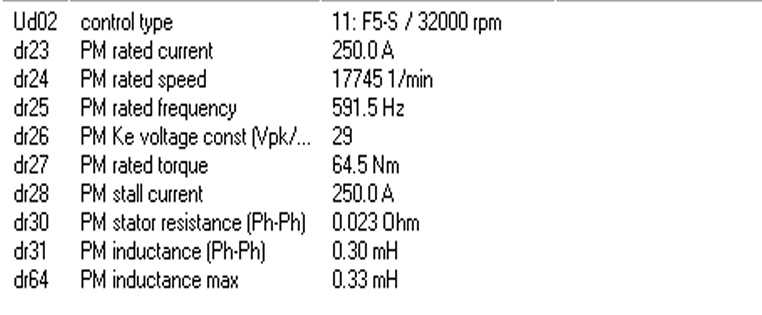

在不带滤波器且电机轴上没有负载的情况下，按照电机参数进行 自学习。Dr30:2倍相电阻，Dr31，Dr64:2倍相电感。

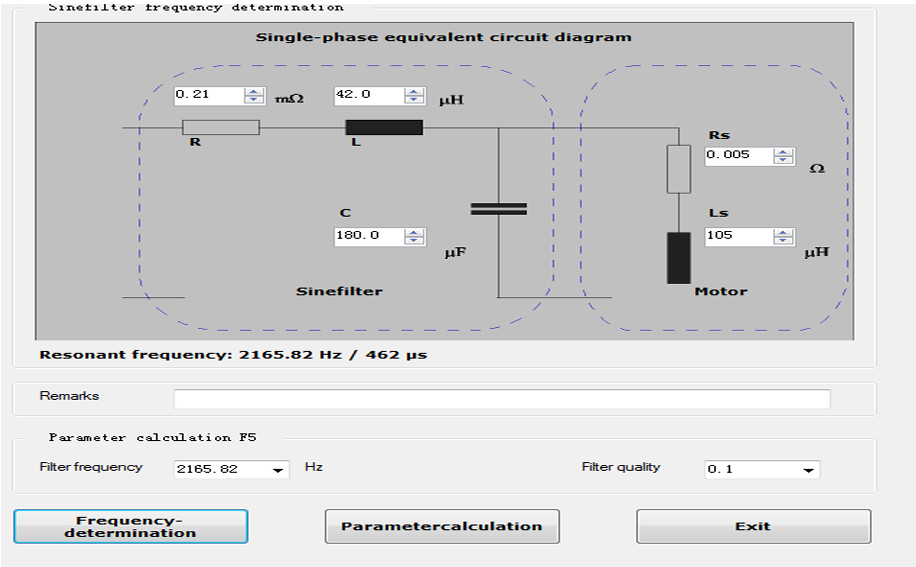

加装滤波器以后需要向变频器主板下载滤波器参数 输入参数参数均为相电感和相电阻

修改相应参数使滤波器参数生效

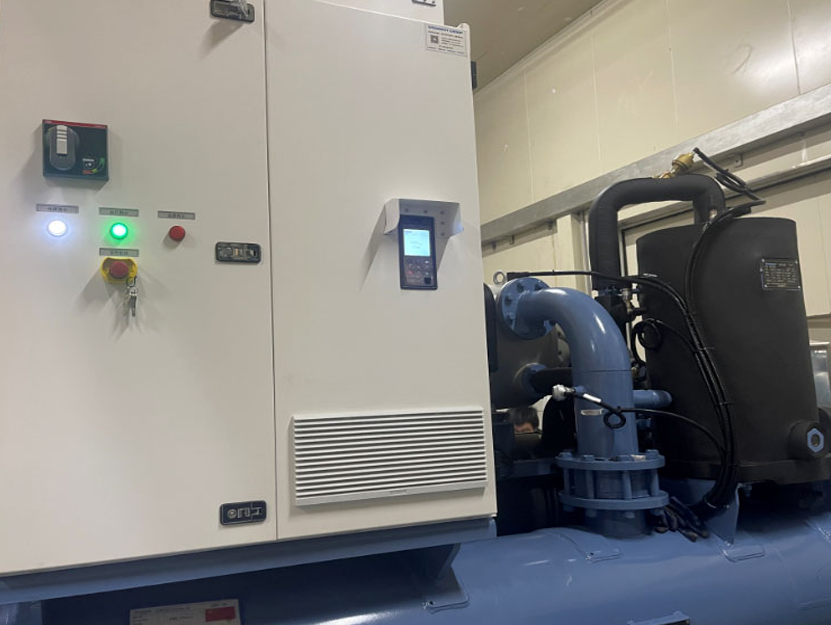

在客户要求的各个工况下，变频器都能带着电机稳定运行。
