一．概述

传统的矿用皮带机使用变频器驱动异步电动机的方案，存在驱动稳定性差、传动效率低、主从功率分配不平衡、能耗高等缺点。随着永磁直驱技术和变频技术的快速发展，矿石运输方案效率更高、功耗更低、可靠性更好、传输距离更远、多机主从同步性能也更强。本文介绍优利康YDS8000系列变频器在煤矿皮带机设备上的永磁直驱做功率平衡的应用方案。

二．方案内容

电机型号为外转子滚筒一体式永磁同步电机（14.67hz/44rpm,240A），变频器型号为YDS8160 T4N。

设备工艺介绍：

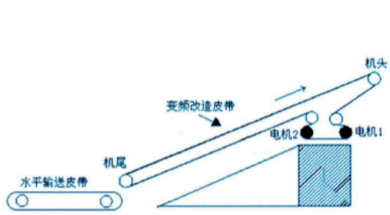

图一：皮带机示意图

其中变频器2台，控制电机1和电机2。

2台电机控制方式分别各为主机速度控制，和从机转矩控制。中间采用模拟量连接。

主机发送2个模拟量命令，速度和转矩命令给从站。达同步性能，要求速度变动率5%。

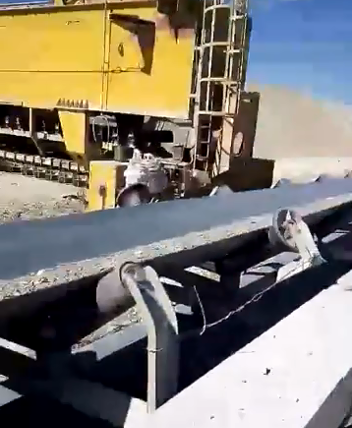

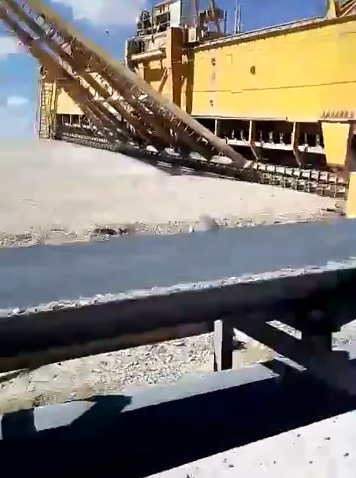

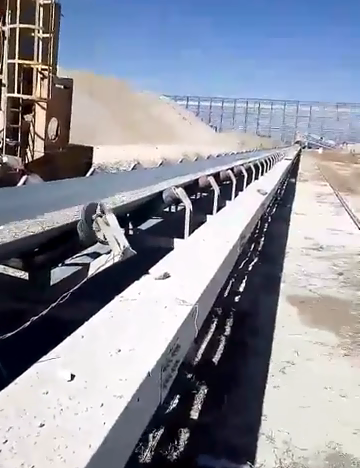

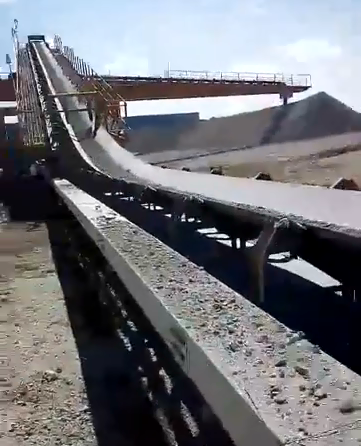

皮带机现场调试照片：

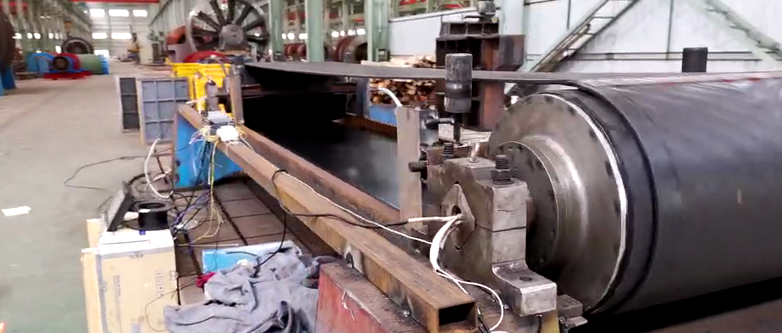

工厂安装调试过程

三．总结

(1):运送过程皮带和滚轮平顺，变频器运行电流稳定在240A左右不波动。

(2):变频器配合系统的工频运行旁路功能，切换过程变频器不受干扰。

(3):变频器启动电流，在皮带满载情况可启动，电流瞬间在360A左右。

(4):变频器和控制器接口，通讯和监控动作正常，无干扰或断线现象。

(5):启动和停止过程，皮带动作平缓，无滑车或滚轮振动现象。
