一、设备工作原理和应用场景

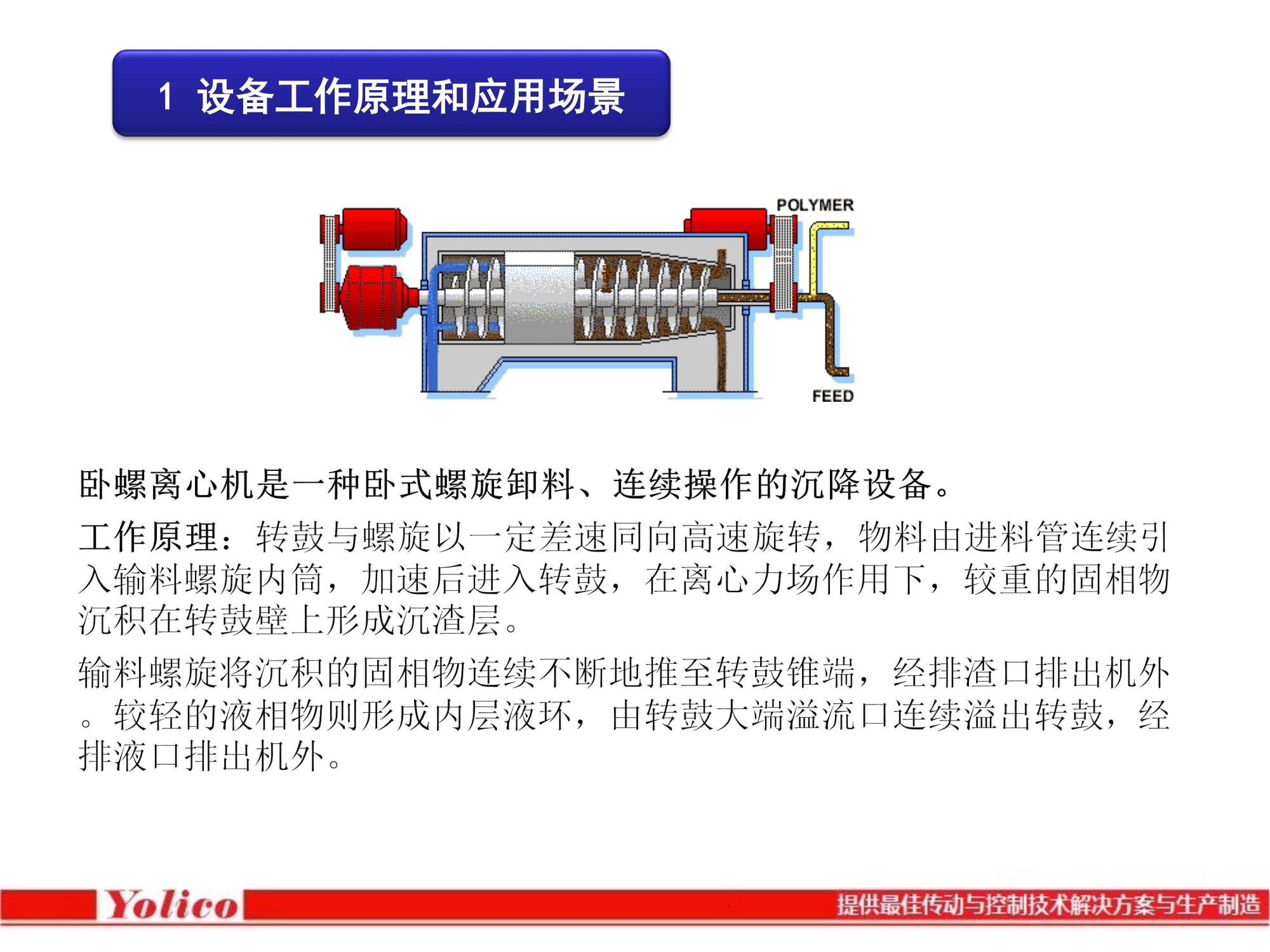

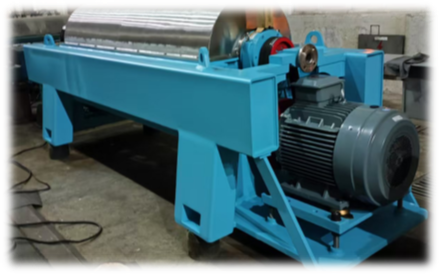

卧螺离心机是一种卧式螺旋卸料、连续操作的沉降设备。

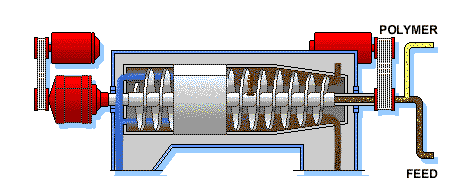

工作原理：转鼓与螺旋以一定差速同向高速旋转，物料由进料管连续引入输料螺旋内筒，加速后进入转鼓，在离心力场作用下，较重的固相物沉积在转鼓壁上形成沉渣层。

输料螺旋将沉积的固相物连续不断地推至转鼓锥端，经排渣口排出机外。较轻的液相物则形成内层液环，由转鼓大端溢流口连续溢出转鼓，经排液口排出机外。

卧螺离心机有以下优点:

能连续生产，生产能力大。特别适用于工业的流水线作业；可调速（使用变频器），达到适应现场工况的最佳分离效果；适用范围广泛：能广泛应用于市政污水、食品、饮料、屠宰养殖、印染、石油化工、造纸、皮革、制药等各行业的污泥脱水。

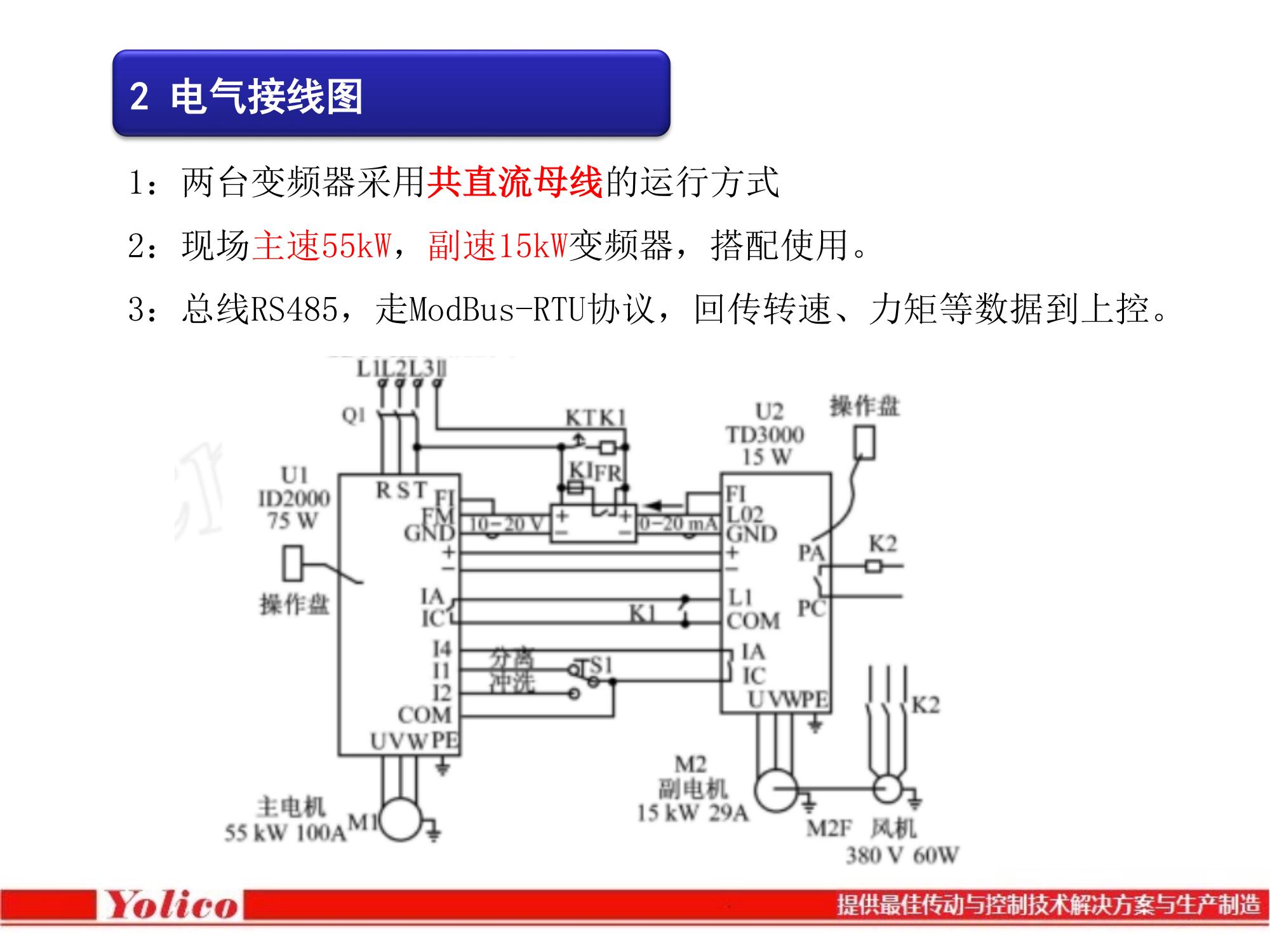

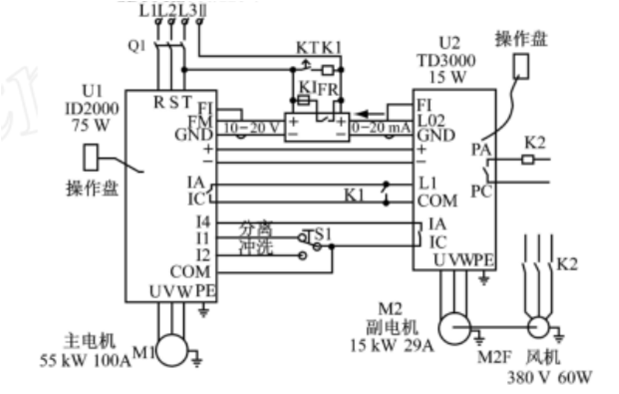

二、电气接线图

1：两台变频器采用共直流母线的运行方式
2：现场主速55kW，副速15kW变频器，搭配使用。
3：总线RS485，走ModBus-RTU协议，回传转速、力矩等数据到上控。

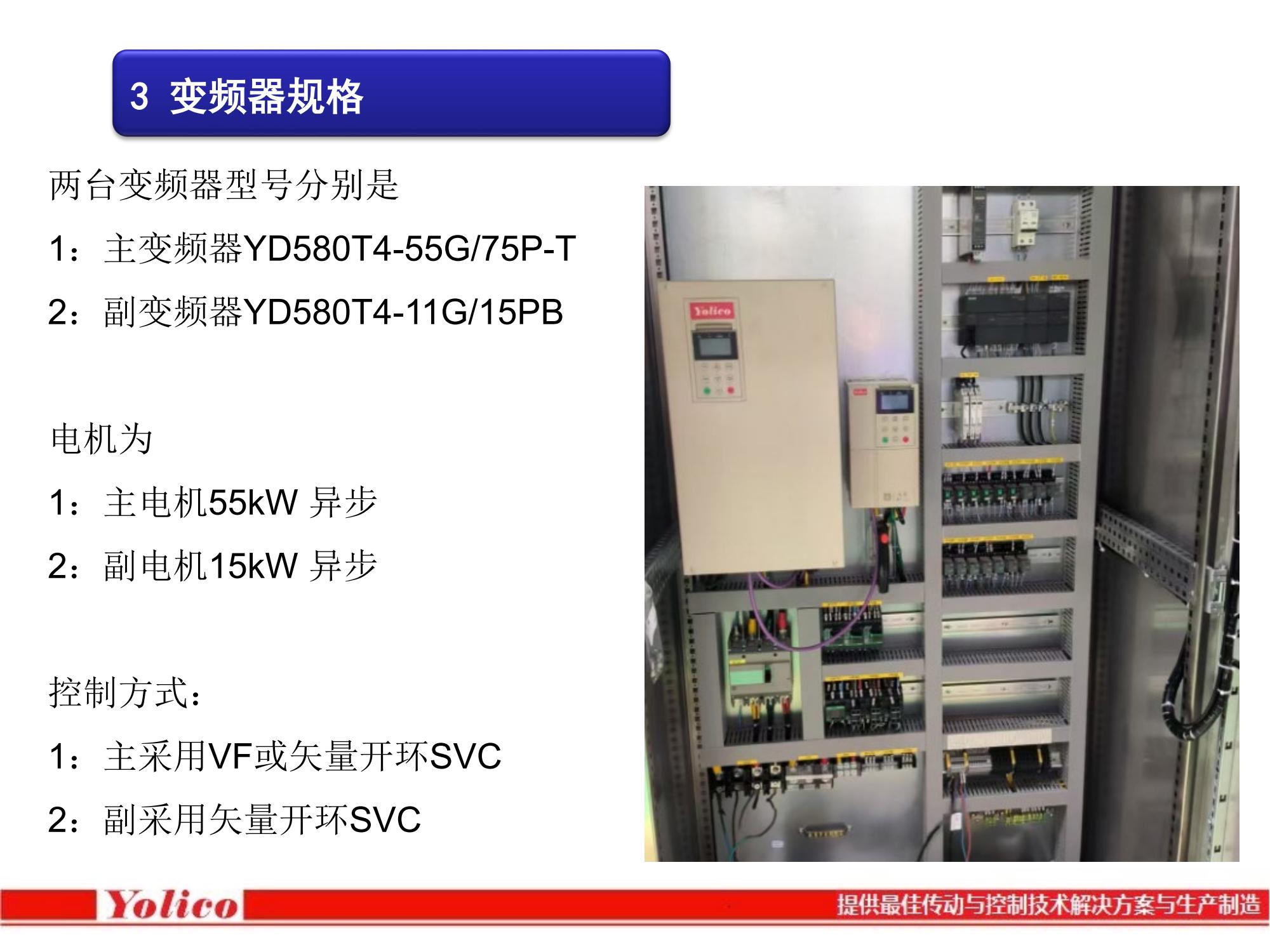

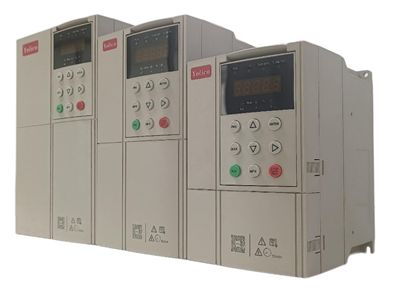

三、变频器规格

两台变频器型号分别是
1：主变频器YD580T4-55G/75P-T
2：副变频器YD580T4-11G/15PB

电机为
1：主电机55kW 异步
2：副电机15kW 异步

控制方式：
1：主采用VF或矢量开环SVC
2：副采用矢量开环SVC

四、调试步骤

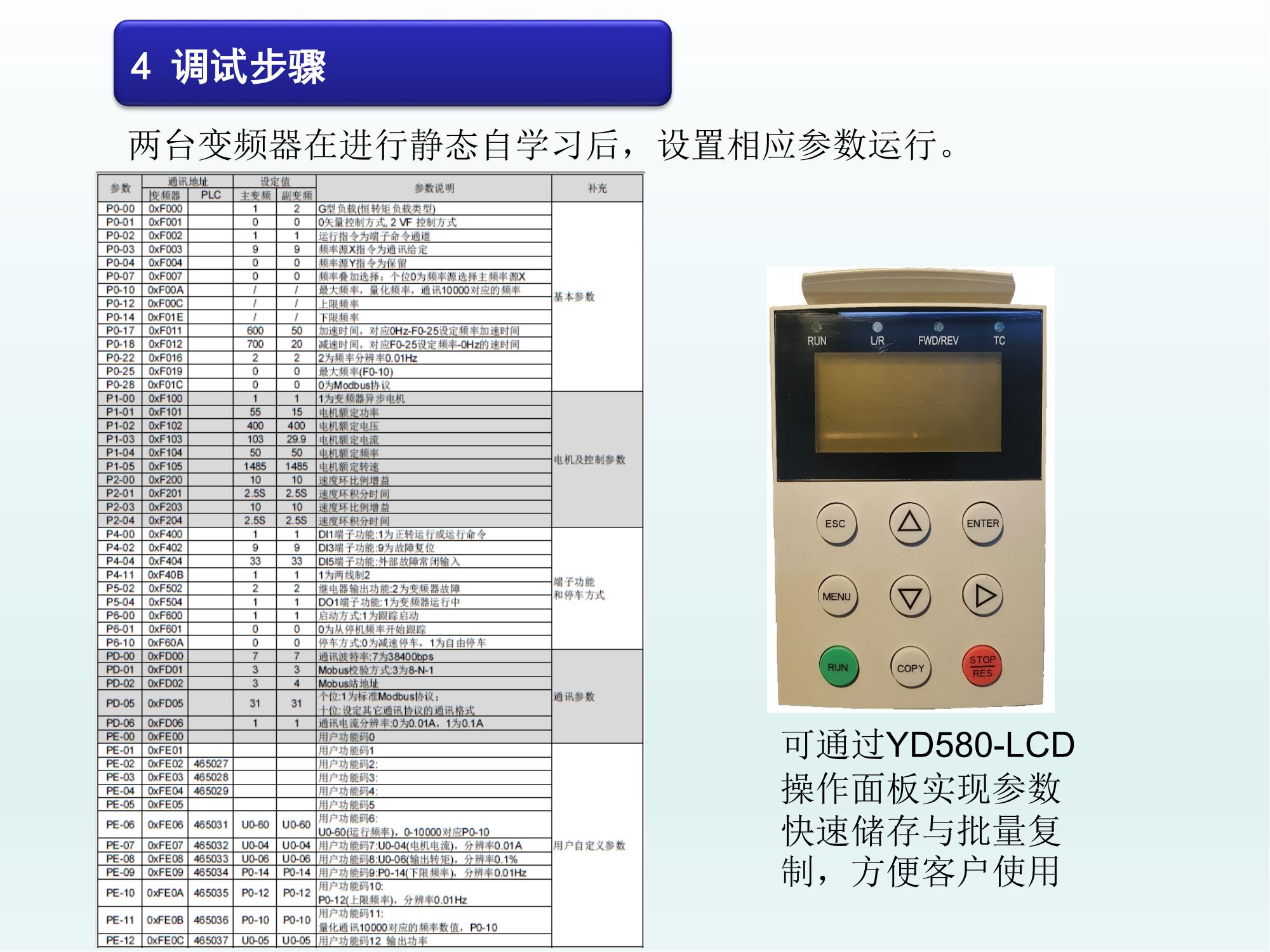

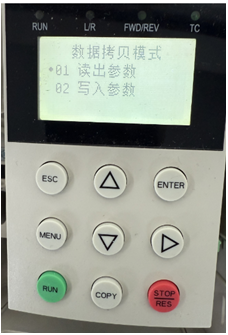

可通过LCD 操作面板实现参数的快速复制，方便客户使用。

五、运行情况

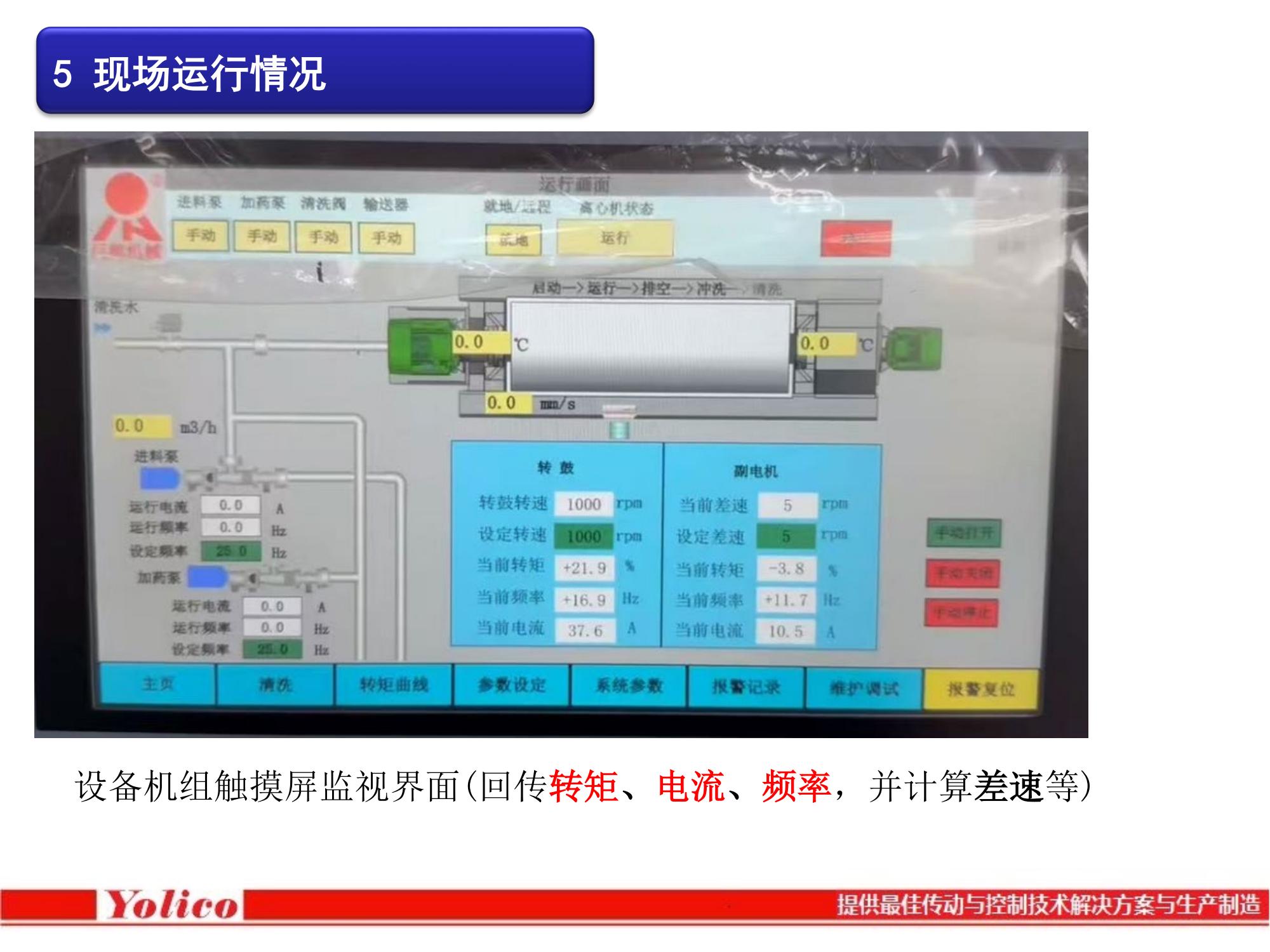

设备机组触摸屏监视界面(回传转矩、电流、频率，并计算差速等)

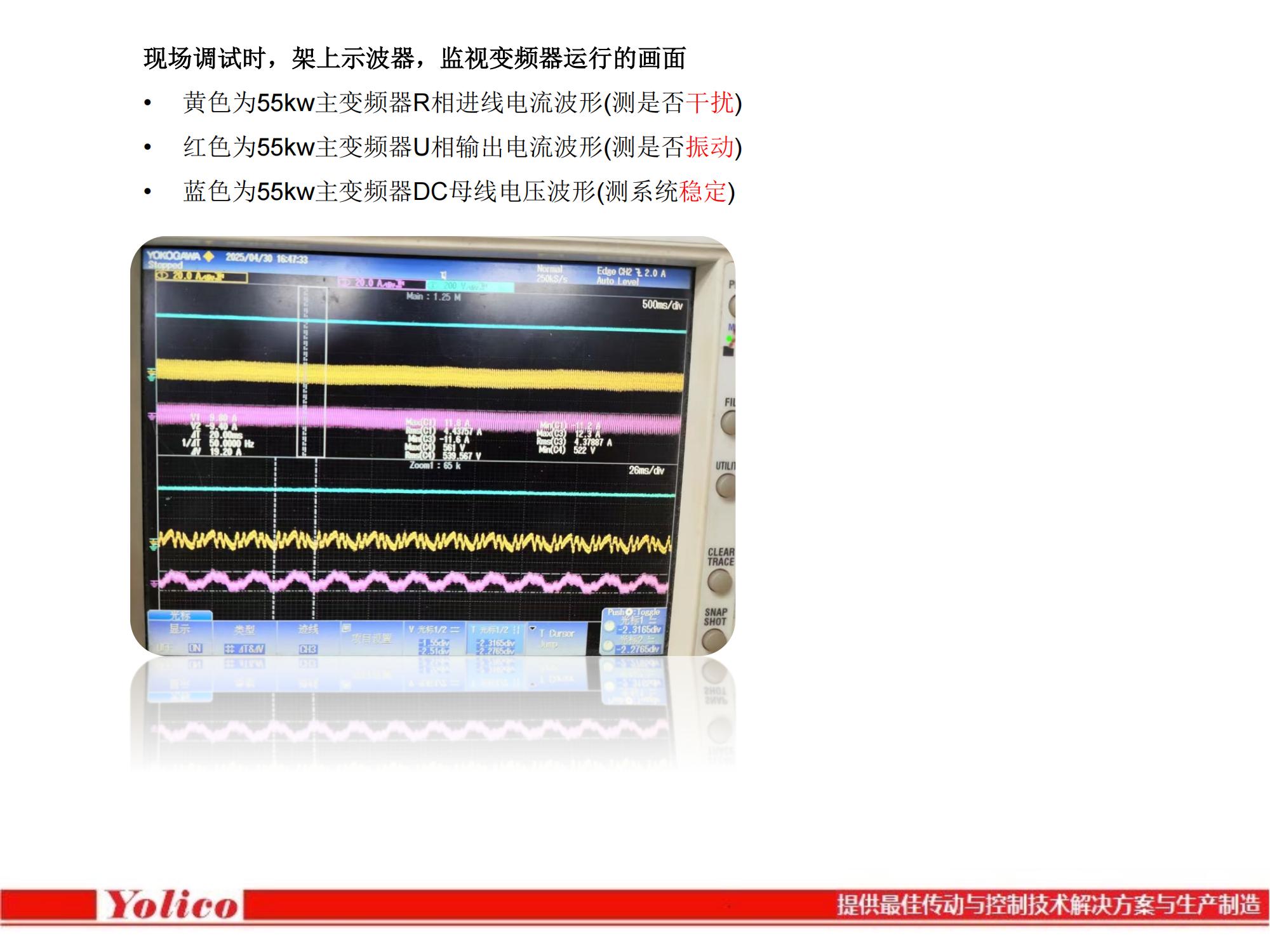

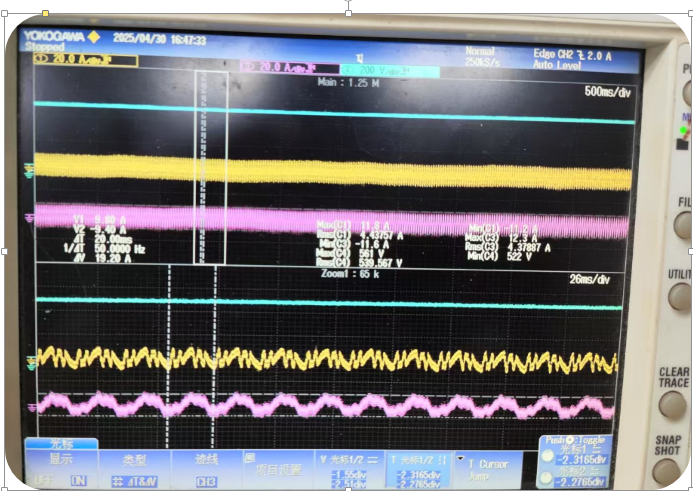

现场调试时，架上示波器，监视变频器运行的画面
黄色为55kw主变频器R相进线电流波形(测是否干扰)
红色为55kw主变频器U相输出电流波形(测是否振动)
蓝色为55kw主变频器DC母线电压波形(测系统稳定)

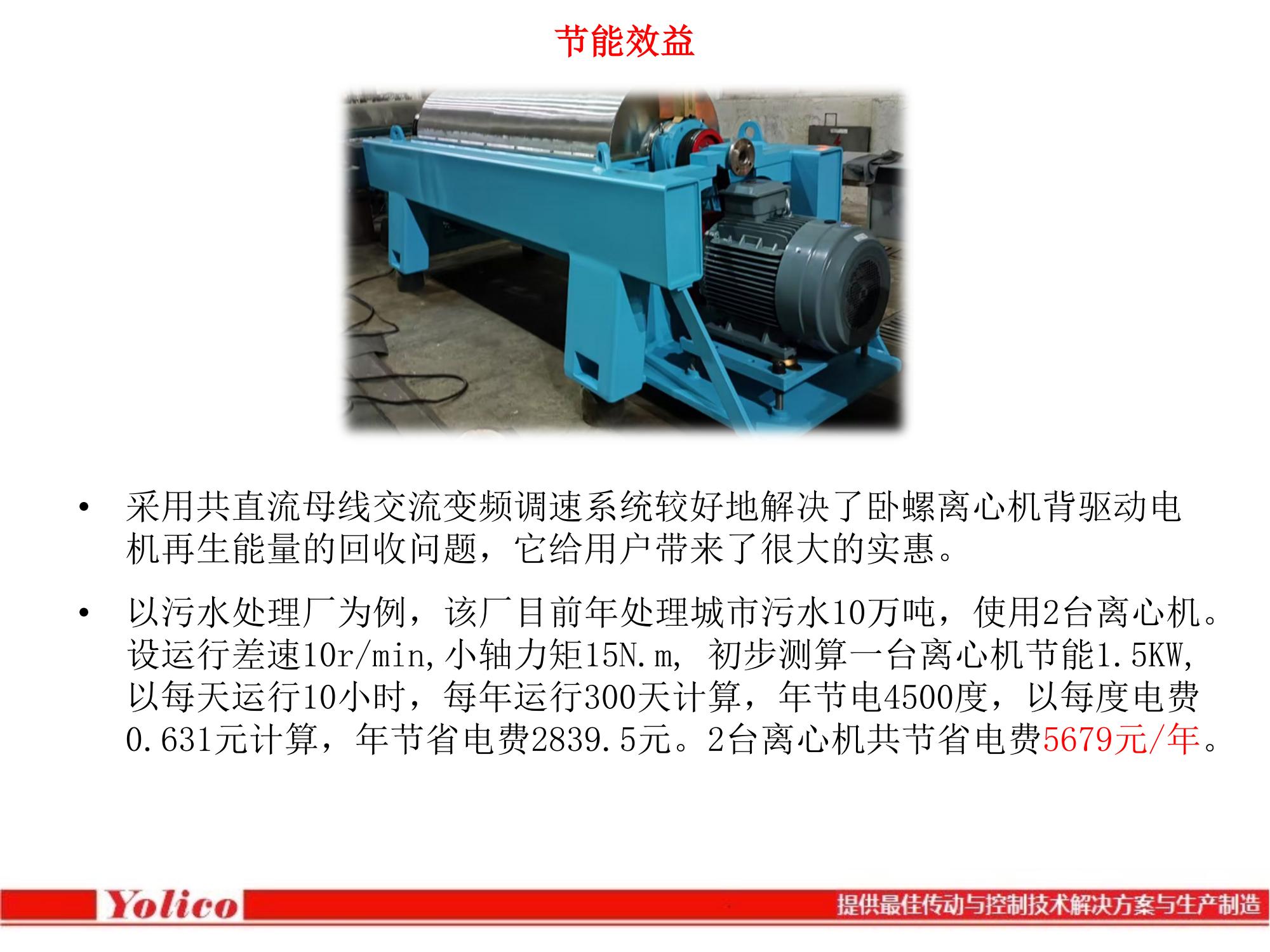

采用共直流母线交流变频调速系统较好地解决了卧螺离心机背驱动电机再生能量的回收问题，它给用户带来了很大的实惠。

六：节能效果

以巨能机械客户某污水处理厂为例，该厂目前年处理城市污水10万吨，使用2台离心机。设运行差速10r/min,小轴力矩15N.m, 初步测算一台离心机节能1.5KW,以每天运行10小时，每年运行300天计算，年节电4500度，以每度电费0.631元计算，年节省电费2839.5元。2台离心机共节省电费5679元/年。

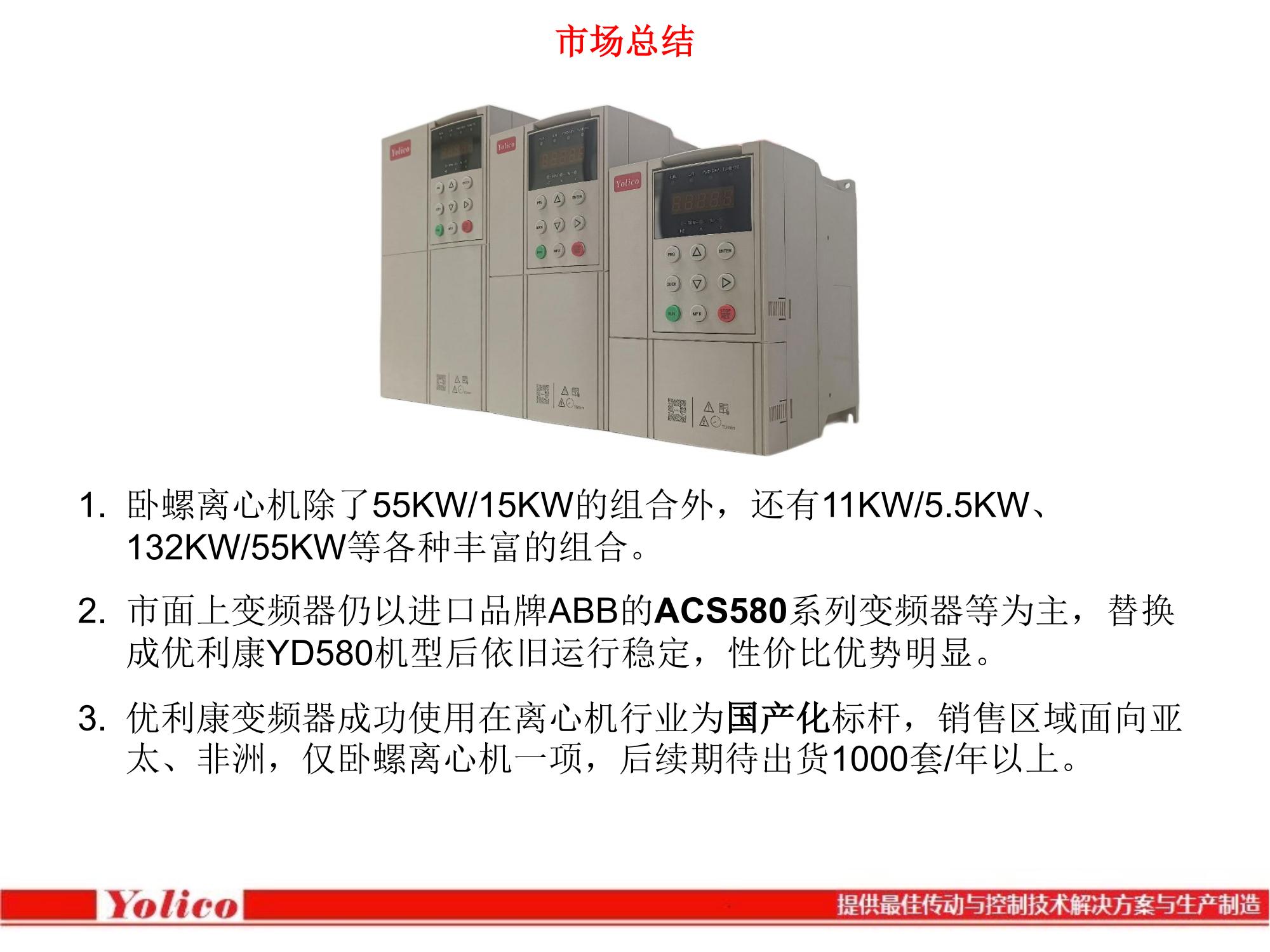

七、时长总结

1、巨能机械卧螺离心机除了55KW/15KW的组合外，还有11KW/5.5KW、132KW/55KW等各种丰富的组合。
2、之前巨能机械采购进口品牌ABB的ACS580系列变频器，替换成优利康YD580机型后依旧运行稳定，性价比优势明显。
3、巨能机械作为离心机行业的国产化标杆，销售区域面向亚太、非洲，仅卧螺离心机一项，每年就能出货1000套以上。
